BCS-1604HE-T-4H

Kategoria: rejestratory cyfrowe

Produkt wycofany z produkcji
sprawdź zamiennik w kategorii
"rejestratory cyfrowe"

Opis produktu BCS-1604HE-T-4H

BCS-1604HR-T-4H to nowoczesny, 16-kanałowy rejestrator hybrydowy. Obsługuje łącznie do 16 kamer (16 klasycznych kamer analogowych i 4 kamery IP). Idealnie nadaje się do pracy w instalacjach średniej wielkości. Prędkość zapisu obrazu rejestratora wynosi 400 kl/s.

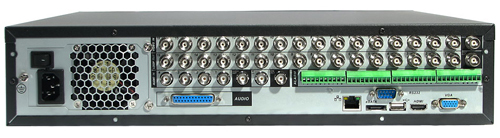

^{Rys. 1. Panel tylny rejestratora BCS-1604HE-T-4H}

H.264 i G.711

Kompresja obrazu i dźwięku jest bardzo istotnym elementem funkcjonowania systemów telewizji dozorowej. Metoda przetwarzania plików świadczy także o funkcjonalności rejestratora. Model BCS-1604HR-T-4H przetwarza nagrania w kodekach H.264 i G.711, które są jednymi z najnowocześniejszych standardów kompresji plików wideo i audio.

Nagrania wideo w omawianym rejestratorze poddawane są kompresji na format H.264. Jest to najbardziej wydajny kodek wideo na rynku. Pozwala zachować oryginalną, wysoką jakość nagrania po zapisie, nie wykorzystując przy tym pamięci dysku twardego przekraczającej rozmiar pierwotnego nagrania (wizji z kamery). Ponadto, H.264 pozwala znacznie szybciej przesyłać pliki przez sieć, niż starsze kodeki.

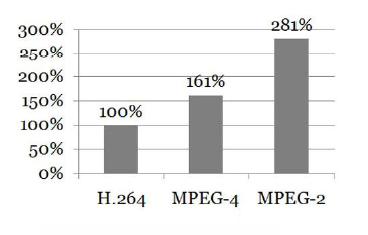

^{Rys. 2. Porównanie wydajności wiodących kodeków wideo}

Strumienie audio, które omawiany rejestrator obsługuje, przetwarzane są natomiast w nowoczesnym standardzie G.711. Jest to kodek audio wykorzystywany z powodzeniem w urządzeniach i technologiach cyfrowych, takich jak telefonia cyfrowa, telefonia internetowa, komunikacja VoIP, komunikatory internetowe. Kodek ten prowadzi modulację impulsowo-kodową sygnałów mowy z prędkością dochodzącą do 64 kb/s.Praca w trybie pentaplex

Rejestrator BCS-1604HR T 4H pracuje w jednym z trybów wielozadaniowych - pentaplex. Dzięki temu model wykonuje aż pięć operacji w jednym czasie, z których żadna jednak nie wywiera negatywnego wpływu na sposób, czas czy jakość wykonywania pozostałych. Zadania trybu pentaplex są następujące:

wyświetlanie obrazu "na żywo" w czasie rzeczywistym
rejestracja
odtwarzanie
transmisja w sieci (port Ethernet)
kopia zapasowa (backup) przez sieć (port Ethernet) lub port USB

^{Rys. 3.}

Archiwizacja danych

Archiwizacja plików jest jedną z najważniejszych czynności w całym procesie monitoringu wizyjnego. Dlatego też producenci dążą do stworzenia jak największej liczby metod zachowania i przekazania danych. Model BCS 1604 HE T 4H, poza standardową metodą, polegającą na zapisie plików na własnym dysku twardym, dysponuje wieloma innymi, alternatywnymi metodami, takimi jak zapis przez port USB na urządzeniach z pamięcią flash, przenośnych dyskach HDD (również przez USB) lub transfer plików siecią IP.

Na szczególną uwagę zasługuje tu oprogramowanie Schedule Backup, które służy zaplanowaniu i wykonywaniu transferu danych na duże odległości. Aplikacja, instalowana na komputerze docelowym (odbierającym dane), transportuje pliki według różnych kryteriów i konfiguracji, jak np.:

transfer pojedynczych fragmentów nagrań
transfer całych nagrań
transfer nagrania z jednej kamery
transfer nagrania z dowolnej liczby kamer (również wszystkich)

Dodatkową funkcją aplikacji jest opcja konwersji przesłanych plików do formatu AVI, dzięki czemu nagrania można oglądać na dowolnym odtwarzaczu multimedialnym.

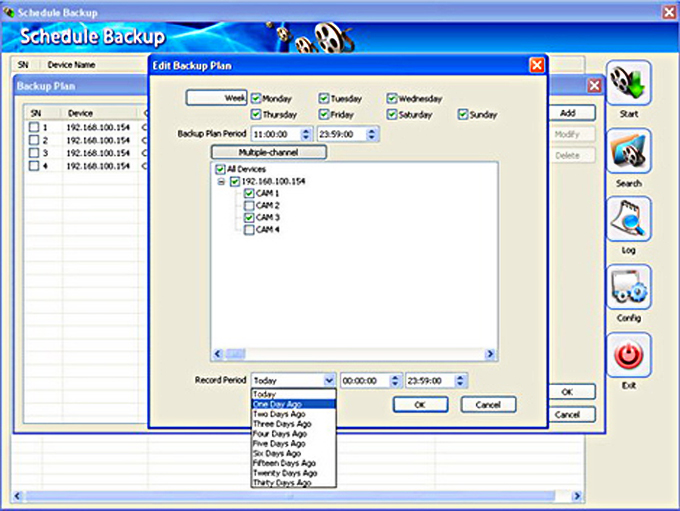

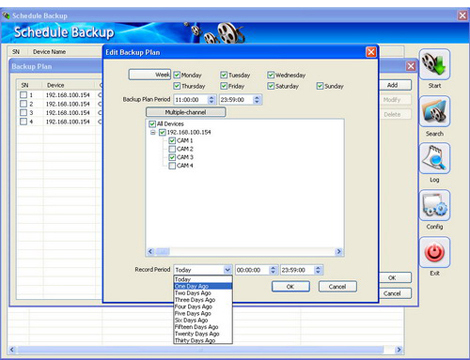

^{Rys. 4. Archiwizacja nagrań za pomocą oprogramowania Schedule Backup}

Oprogramowanie nadzorujące PSS

Ciekawym rozwiązaniem kwestii archiwizacji i kontroli systemu jest oprogramowanie nadzorujące pracę całych systemów monitoringu - Professional Surveillance Software. Aplikacja kontroluje pracę instalacji pod kątem wydajności, przepustowości i awaryjności, oraz umożliwia prowadzenie podglądu zdalnego z każdego zakątka na świecie - w oknie zwykłej, domowej przeglądarki internetowej.

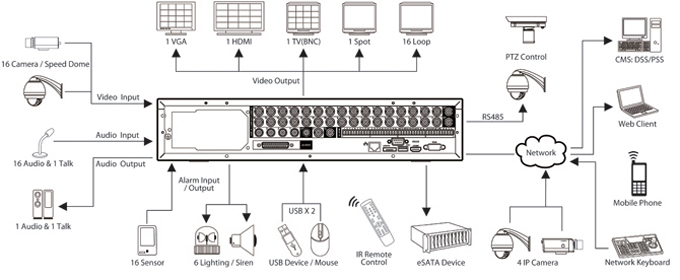

^{Rys. 5. Przykładowy schemat podłączenia urządzeń peryferyjnych do rejestratora BCS-1604HE-T-4H}

Podstawowe cechy użytkowe:

Precyzyjne ustawienia harmonogramu rejestracji niezależnie dla każdego kanału, ustawianie co do minuty
Kompresja obrazu H.264
Podgląd na żywo do 20 kamer
Tryb pentaplex - prowadzenie pięciu operacji jednocześnie
Możliwość odtwarzania obrazu ze wszystkich kanałów analogowych jednocześnie
Możliwość odtwarzania obrazu ze wszystkich kanałów megapikselowych jednocześnie
Zabezpieczenie przed zawieszeniem systemu - WatchDog
Funkcja video detekcji: detekcja ruchu, zasłonięcie kamery, zanik sygnału
Obsługa protokołów kamer PTZ: wsparcie dla 60 protokołów

Parametry techniczne BCS-1604HE-T-4H

Tryb pracy	pentaplex
Wejścia wideo	16 x BNC
Wyjścia wideo	1 x BNC, 1 x VGA, 1 x HDMI
Wejścia audio	16 x BNC
Wyjścia audio	1 x BNC
Kompresja wideo	H.264
Kompresja audio	G.711
Prędkość zapisu	400 kl/s(HD1), 400 kl/s D1
Archiwizacja	8 x HDD Sata II 2TB lub 6 x dyski HDD Sata II max 2 TB + nagrywarka DVD 2 x USB, LAN, dyski zewnętrzne E-SATA
Tryb zapisu	manualny, ciągły zapis, alarmowy, detekcja ruchu
Interfejs sieciowy	Ethernet 10/100 Base-T
